SWD系列污水電解專用直流電源

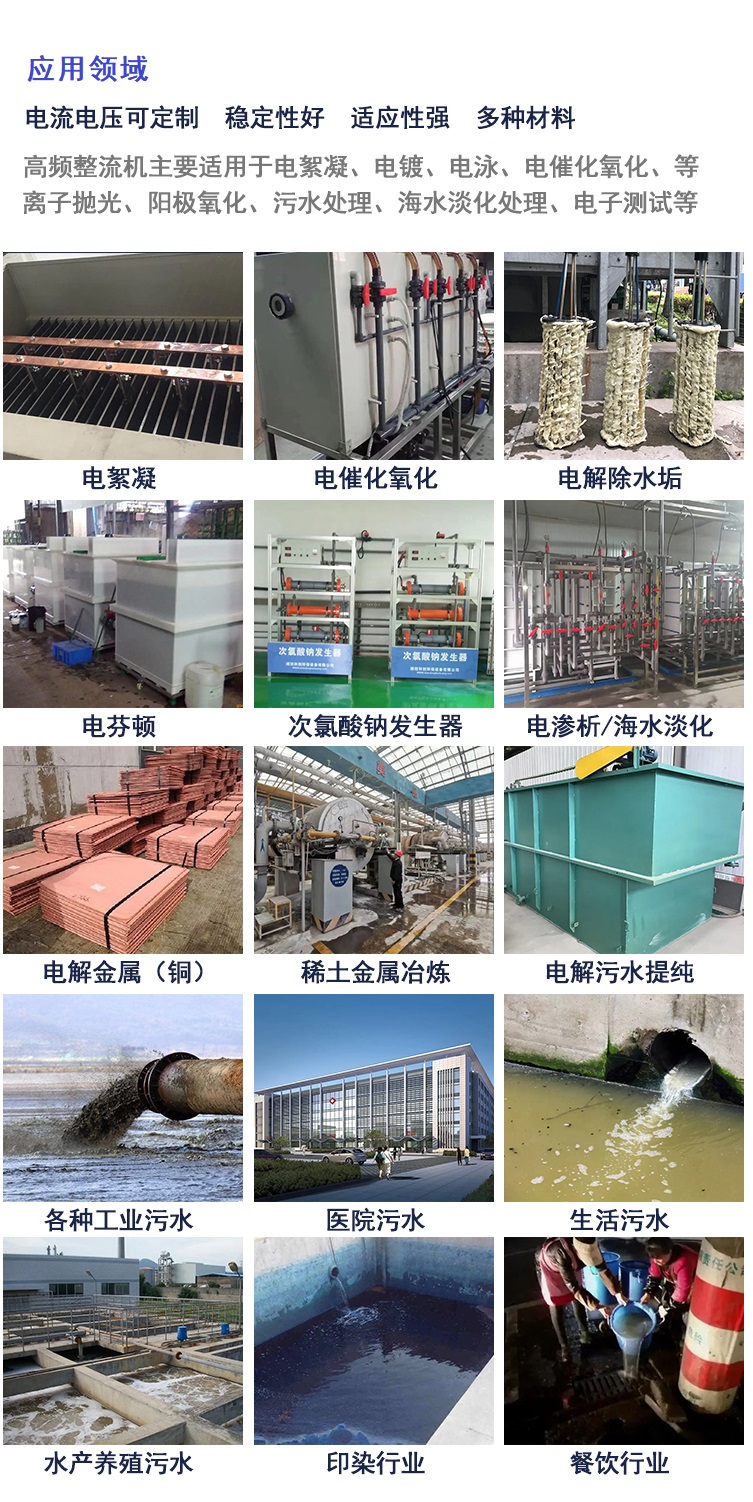

適合于水處理電解、水提取金屬、污水處理、海水淡化、次氯酸鈉電解、電解除垢等領域。
本電源系統采用IGBT高頻逆變方案，是以電力電子、微電子和控制技術為基礎研制的高效節能大功率開關電源。
電源采用數字電源技術，控制調節系統均采用高性能處理器，以實現快速、高精度、靈活、多功能、智能化的控制和人機界面和通訊功能等，提高工藝質量與穩定性；采用基于數字通信技術的485通信網絡系統，通過操作面板，可方便電源參數設置和顯示，便于用戶操作；主電路采用IGBT全橋逆變電路，高頻變壓器進行輸入與輸出安全隔離；系統具有各種故障報警及自動停機保護功能。
SWD系列程控污水電解專用直流電源是采用具有先進水平的全負載范圍實現ZVZCS軟開關技術的高頻開關電源。
芯馳公司專業致力于基于高頻軟開關技術的大功率程控直流穩壓電源的研發和生產，經過多年的研制和經驗的累積，使SWD系列程控污水電解專用直流電源具有極高的可靠性，技術達到國內先進水平，深得用戶的信賴和認可。
國內的大多數廠家現在多應用可控硅整流器或硬開關開關電源，將可控硅整流器和高頻開 關電源兩種方案進行比較，如下表。
比較參數 | 可控硅整流器 | 高頻在開關電源 |
變壓器 | 體積大、重、95kg | 體積小、輕、5kg |
控制 元件 | 可控硅SCR | IGBT |
控制方式 | 移相觸發 | PWM調制 |
工作頻率 | 50HZ | 20KHZ |
波紋系數 | 〈5% | 〈2% |
穩壓精度 | 〈5% | 〈1% |
冷卻方式 | 油冷/風冷 | 風冷 |
效率 | 70% | 90% |
節能效果 | 差 | 明顯可省電20%-40% |
對電網干擾 | 大、不易消除 | 小、易消除 |
體積 | 體積大（900*1010*550）mm | 體積?。?20*450*220）mm |
重量 | 180kg | 35kg |
從表上可以看出，高頻開關電源有以下特點：
1、效率高。重量輕，體積小。
2、穩壓、穩流精度高
3、對電網我干擾小，紋波低
4、可靠性高，有多種保護電路
5、操作維護簡單，可遠端控制
型 號 | SWD24-800-T | SWD24-1000-T | |
結 構 | 室外防雨型 | 室外防雨型 | |
輸出容量 | 7.5KW | 9.6KW | |
交流 輸入 | 相位 | 3相3線+地線 | 3相3線+地線 |
電壓 | 380V±15％ | 380V±15％ | |
頻率 | 47-63 Hz | 47-63 Hz | |
直流 輸出 | 輸出電壓 | DC 0-24V 連續可調 | DC 0-24V 連續可調 |
輸出電流 | 800A | 1000A | |
限流調節 | 0～800A 連續可調 | 0～1000A 連續可調 | |
電源穩壓率 | ≤ ±0.5％ | ||
負載穩壓率 | ≤±1％ | ||
紋波（有效值） | ≤ 3% 額定值+10mV（80%~100%額定輸出時測量） | ||

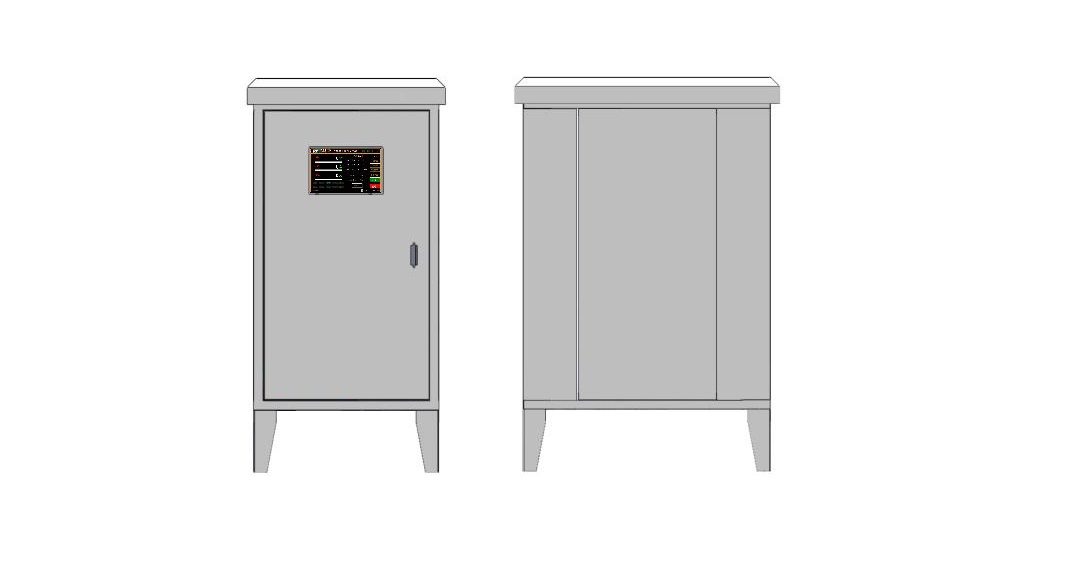

顯 示 | 觸摸屏顯示輸入電壓、電流，輸出電壓、電流、功率等 | ||
效 率 | >88% @ 100% 負載 | ||
保護裝置 | 輸入過/欠壓，輸出短路、過壓、過流、過熱保護功能；且可滿負荷連續長時間運行； | ||
工作模式轉換 | 恒壓限流自動轉換 | ||
控制方式 | 并預留硬接線本地/遠程選擇功能，遠程啟動/停止電源，運行/停止狀態反饋功能，為硬接線；本地具有調節輸出電壓、輸出電流功能； | ||
正負極換相 | 具有手動/自動正負極倒極換相功能，倒極時間可以設定，換相需在空載狀態下進行。 | ||
IP等級 | ≥IP55 | ||
三防處理 | PCB三防處理 | ||
噪音 | ＜65dB | ||
冷卻裝置 | 風扇強制冷卻 | ||
絕緣電抗 | 輸出對外殼＞10MΩ | ||
耐壓絕緣 | 輸入對外殼AC1500/1Min無飛弧擊穿現象，（判斷電流20mA），電源輸出端與機殼絕緣 | ||
工作 環境 | 溫度 | -20℃~+45℃ | |
濕度 | 0~90％（非凝結狀態） | ||

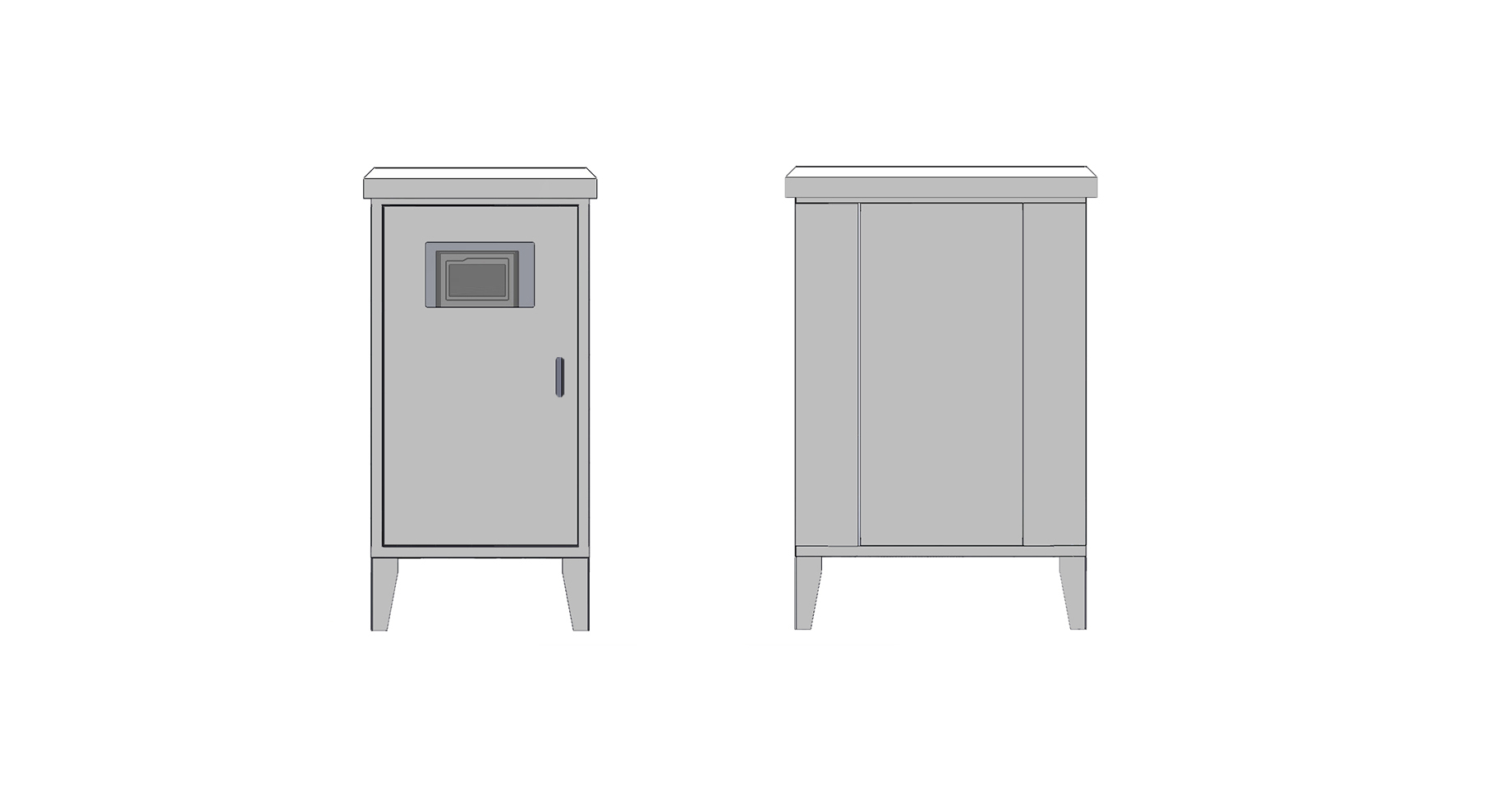

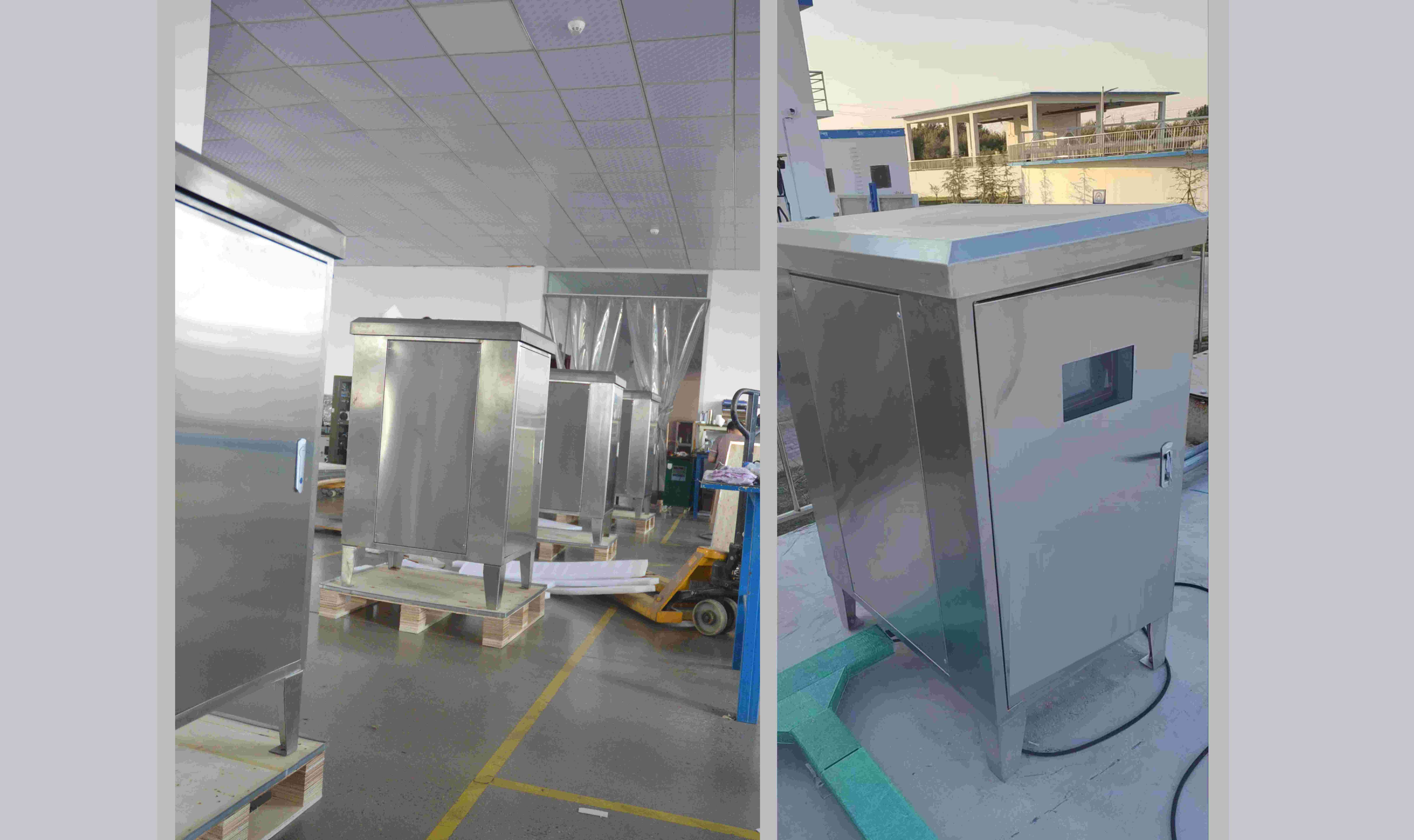

機箱 | 材質 | 304不銹鋼，板厚≥1.2mm | |
寬×高×內深mm | 按最新設計尺寸執行 | ||
