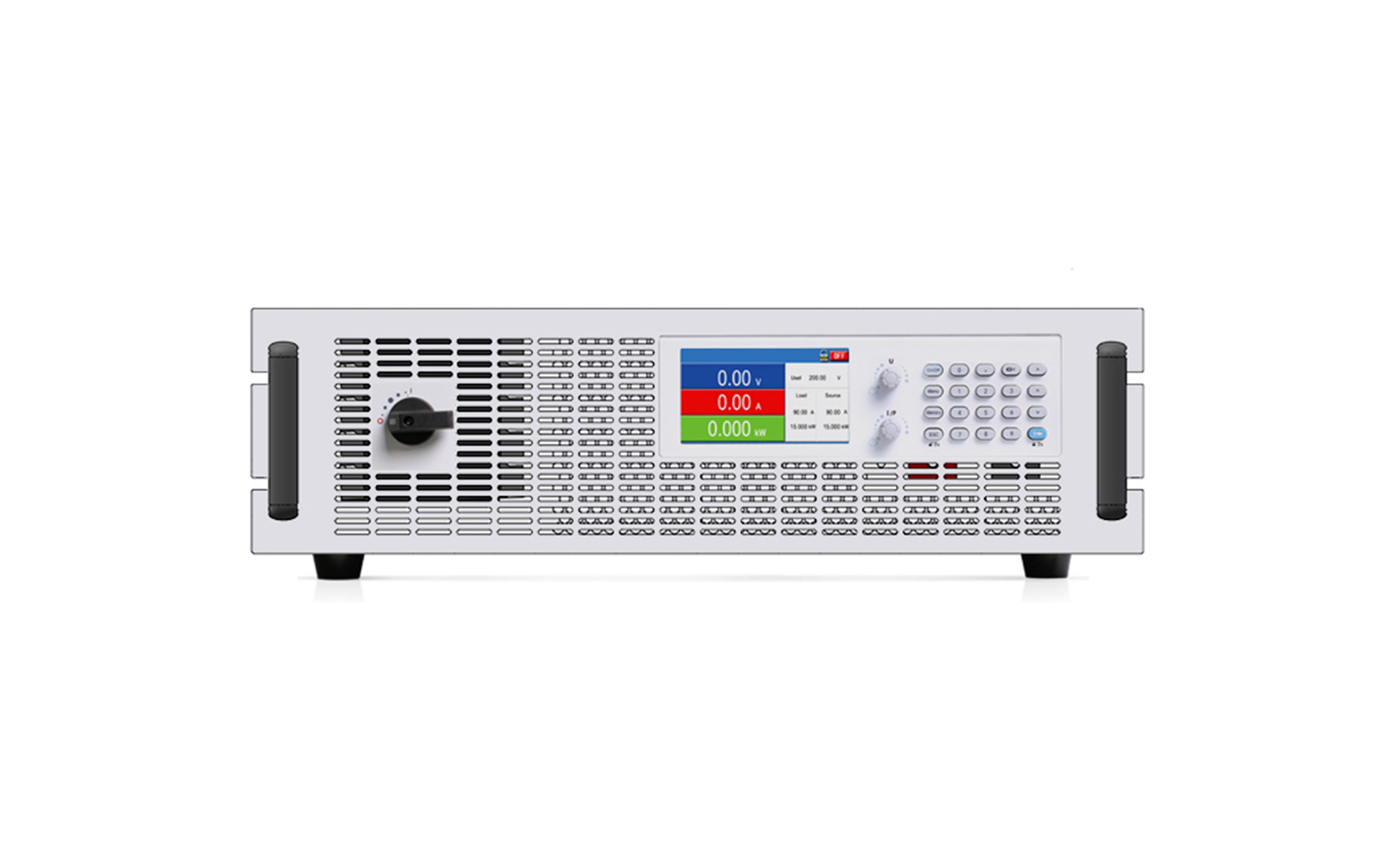

SHBD系列可編程單/雙向直流電源
SHBD系列可編程單/雙向直流電源具有動態響應快、輸出精度高、輸出紋波低的特點，采用國際標準3U機箱，單機具有15KW的功率輸出能力。SHBD系列直流電源具備自動量程的寬范圍輸出能力，提供高電壓、小電流或低電壓、大電流的靈活輸出能力?？蓱?yīng)用于新能源汽車電機及控制器、測試系統集成、逆變器、高壓開關、汽車電子、DCDC模塊、飛機及機載設備、雷達、導航等軍用電子設備的制造、檢測、維修等，以及高等院校實驗室、研究所等領域。
SBDH 系列高精度高壓雙向直流電源，采用第三代寬禁帶半導體器件碳化硅（SiC）設計，集成雙向直流電源、直流電子負載功能為一體。既可以做電源，實現source功能；也可以做負載，實現sink功能。
SBDH 系列電源最高電壓范圍為0V~1500V，可正負串聯到2000V,單臺分為多個電壓等級，支持多臺并聯，最大功率擴展至1MW以上。具備兩象限、多檔位實時無縫透明切換、電壓電流高速響應、極高準確度0.06%F.S、極高實時性等優點，滿足高精度測試設備要求。
SBDH系列設備具備CAN，RS485等通訊，為系統集成帶來極大的應用多樣性和便利性。廣泛應用于ATE系統集成、實驗室測試、微電網、車載設備測試、新能源汽車三電測試、電池充放電模擬、電子產品周期測試等領域。
技術特點
1.電壓輸出范圍分0~80V、0~200V、0~500V、0~750V、0~1000V、0~1500V六個等級；
2.電流輸出范圍分30A、40A、60A、90A、210A、510A六個等級，電流可擴展至2100A；
3.電壓精度：＜0.05%Vmax，電壓紋波＜0.05%Vmax
4.電流精度：＜0.1%Imax
5.輸出功率為15kW模塊，可擴展至150kW；
6.有源功率因數校正，功率因數大于0.99；
7.動態響應：＜2ms，
8.恒電壓、恒電流、恒功率三種模式；
9.支持多種遠程控制，標準接口：CAN、RS485、LAN
10.帶有觸摸屏
型號 | SHBD80-15K | SHBD200-15K | SHBD500-15K | SHBD750-15K | SHBD1000-15K | SHBD1500-15K |
輸出電流 | 500A | 210A | 100A | 75A | 40A | 30A |
輸出電壓 | 80V | 200V | 500V | 750V | 1000V | 1500V |
輸出功率 | 15kW | |||||
輸入電壓 | 340V~460V 三相三線+GND | |||||
輸入頻率 | 45—65HZ | |||||
顯示方式 | 4.3寸彩色LCD（觸摸屏） | |||||
電壓精度 | ≤0.06%Umax | |||||
電流精度 | ≤0.1%Umax | |||||
響應時間 | 2mS | |||||
通訊接口 | RS485、CAN、LAN | |||||
噪聲 | ＜65db | |||||
保護 | 輸入輸出過流過壓、短路、過溫、輸出電路補償?shù)?/span> | |||||
運行環境 | 0~45℃ | |||||
尺寸 | 標準3U 482*133.5*710mm | |||||
