低壓岸電系統船載裝置采用0.4KV/60Hz低壓上船。岸基電源饋送的低壓電經由電纜管理裝置、岸電接入控制屏，與船舶原有的主配電板連接。其整體系統結構框圖如下圖所示。

       其中電纜管理裝置主要用途為：一方面在給輪船供電時進行自動收放電纜線，將電纜線輸送到船舶供電系統；另一方面在不供電時對電纜線的存放保存，實現電纜管理系統的綜合保護功能。

       岸電接入控制屏一般安裝于集控室內，主要由岸電連接斷路器，過載、分級報警與脫扣等安全保護組成，其主要功能是接入岸電，實時監控岸電的電壓頻率，提供過載、短路等保護功能。

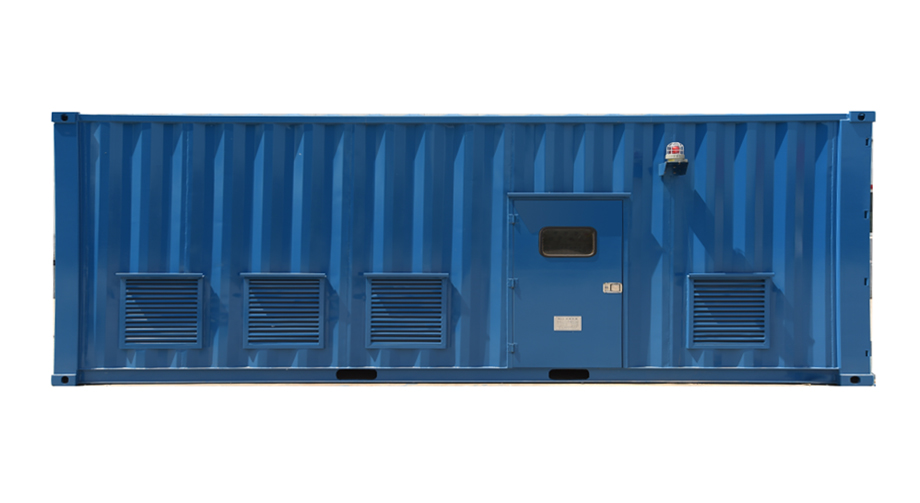

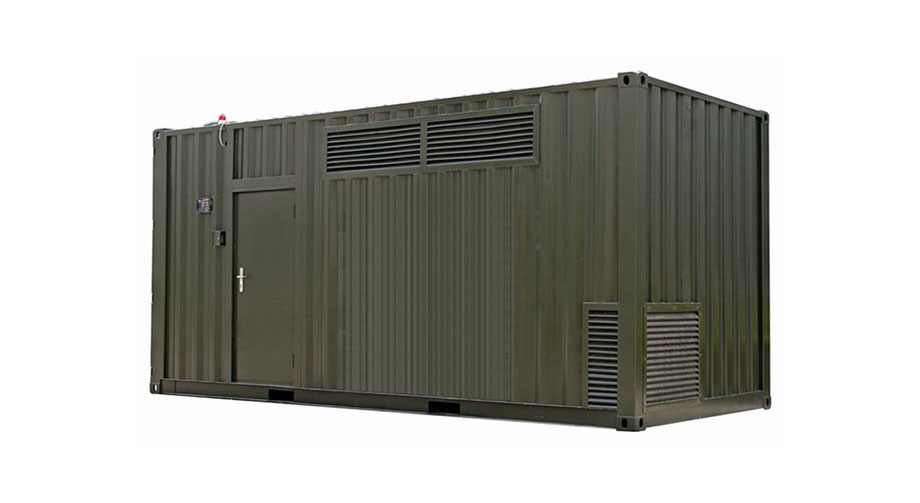

       低壓船舶岸電系統指：自碼頭變電所引來的岸基側輸入電壓0.44kV (或6kV或10kV）頻率50Hz，經低壓船舶岸電,轉換為0.45KV/60Hz及0.4kV/50Hz電能，經電纜輸電到各泊位岸電接線箱再送至靠港船舶岸電接口進行對接。完成低壓上船過程中的一系列設施。

       低壓船舶岸電系統示意圖如下：

    主要技術特點：

一．高可靠性：逆變器電源具有極強的輸出過載能力。

       如我們所知：衡量一臺電源可靠性高低的重要指標之一是：應具有極強的抗輸出過載能力。這意味著：即使因用戶投入大負荷非線性負載而形成瞬態浪涌過載輸出局面時，也可以保證電源逆變器的完好無損。

       靜止岸電電源的典型過載能力為：125％ 額定負載時，10分鐘       150％ 額定負載時，1分鐘  200％ 額定負載時，30秒

       當用戶的過載量和在該過載量下的持續期沒有超過 上述范圍，電源將一直處于正常供電狀態。

二．具有極強的抗“階躍性” 負載及抗短路輸出能力；

       在電源運行中所可能遇到的最惡劣工作條件是用戶在電源輸出端作空載?100％額定負載的投入或切除操作。最嚴重的情況是：電源的輸出被短路。由于在靜止岸電電源中，配置有設計獨特的輸出限流電路。即使用戶因不慎而造成輸出短路故障時，它的逆變器也不會被損壞。靜止岸電電源的典型抗短路輸出能力為：

三相工作時，輸出電流被限制在160％標稱輸出電流，5秒鐘。

單相工作時，輸出電流被限制在290％標稱輸出電流，5秒鐘。

三．優越的帶三相不平衡負載的能力

       對于三進/三出型電源來說，由于在機內配置有自適應相平衡調整電路，當后接100％不平衡負載（一相空載，兩相滿載） 時，也可確保三相相電壓差小于2％，三相相電源之差的相位差在120°±1°的范圍內。這一指標明顯高于其它公司的同類產品。

四．高輸入功率因數

       眾所周知：由于整流濾波型負載被大量引入市電電網會造成電網被“污染”， 由此而造成大量的高次諧波電流流過整個供電系統。為此，將會造成流過中線的電流過流及電動機負載異常發熱。為解決上述問題：芯馳公司可向用戶提供如下方案來消除諧波“污染”，從而確保用戶電網的供電質量達到“綠色電源”標準：

在靜止岸電電源中，采用選配輸入濾波器方案，將輸入功率因數從一般電源的0.8提高到大于0.92以上。將輸入諧波電流含量降低10%以下。該電源輸入功率因數提高至0.92以上，不但不影響整個船廠的功率因素，而且相對可以提高工廠的整體功率因素，間接地為企業節約了成本。

五．便于用戶維護的結構設計

      采用便于用戶觀察的平面直列式控制板結構設計，為確保各插件板之間的可靠連接，在接插件連接處配置有防松機械“緊鎖”裝置。用戶只需打開機柜門就可一目了然地觀察到位于各電源控制板“自診斷”狀態監視器的工作狀態。由此，用戶可迅速獲得近70-90種故障報警指示，有利于提高這種電源的可維修性。

六.   遠程開機、停機調控功能

       如用戶需要，可增設遠程報警裝置以及時通知位于配電房內的操作人員。

七.   多種通訊功能

       經RS232或RS485通訊接口，用戶可以在辦公室里利用微機或網絡終端上進入人機對話型菜單運行狀態，在此條件下，借助于機內的自測試和自診斷調控功能，用戶可將電源運行或報警狀態實時顯示在遠程終端計算機網絡上，當遇到報警情況，可及時向用戶發送報警。通過智能化“自診斷”管理系統可向用戶提供80余條數據運行參數信息及報警信息（電壓、電流、頻率、中線電流等）。為用戶提供故障分析和統計資料，從而可明顯縮短現場維修時間。
