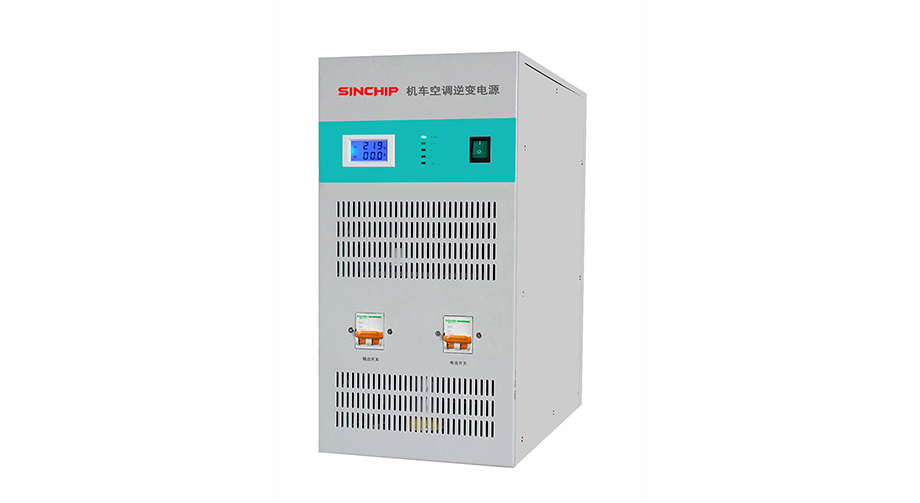

SRI110-5K 立式機車逆變電源
立式安裝5KVA機車逆變電源
SRI110系列機車空調專用正弦波逆變電源是專為內燃機車用空調的供電而設計，將機車上的110V直流電轉換為機車空調需要的220V交流電，該電源采用先進的正弦波脈寬調制（SPWM）技術，主電路采用模塊化設計，功率器件采用德國英飛凌IGBT，芯馳獨有的驅動保護電路、先進的DDS式基準正弦波生成和先進成熟的控制，使得電路結構緊湊、高效率、防震動、純正弦波輸出，輸出穩壓穩頻、功率大等優點。此外該電源帶隔離變壓器輸出，對人體安全可靠。
■ 完全隔離型逆變技術，輸出無噪音純凈正弦交流電壓；
■ 逆變單元采用微處理器控制,SPWM正弦脈寬調制技術，波形純凈；
■ 獨有的雙閉環控制技術確保逆變器可靠運行；
■ 過負載能力強，能承受各種負載的沖擊；
■ 具有輸入電池欠壓，輸出過、欠壓，過溫、短路等保護功能；
■ 逆變器前面板有輸出電壓及輸出電流表顯示。
規格型號 | SRI110－5K | |
曾用型號 | SI110-5K SLI110-5K | |
額定容量(KVA) | 5.0 | |
直流 輸入 | 輸入額定電壓(VDC) | 110 |
輸入額定電流（A） | 52 | |
輸入直流電壓允許范圍(VDC) | 75 ~ 145 | |
交流輸出 | 輸出額定容量(KVA) | 5.0 |
輸出額定功率(KW) | 4 | |
輸出額定電壓及頻率 | 220VAC,50HZ | |
輸出額定電流（A） | 18.2 | |
輸出電壓精度（V） | 220V±1% | |
輸出頻率精度（HZ） | 50±0.05 | |
波形失真率 | ≤3% | |
動態響應(負載0←→100%) | 5% | |
功率因數（PF） | 0.8 | |
過載能力 | 120% 1分鐘, 150% 10秒鐘, 200% 1秒鐘 | |
峰值系數(CF) | 3:1 | |
逆變效率(80%阻性負載) | 80% | |
工作環境 | 絕緣強度VAC(輸入和輸出) | 1500 |
噪音（1米） | ≤50dB | |
使用環境溫度(℃) | -10~+50 | |
儲存環境溫度(℃) | -20~+70 | |
濕度 | 0~90%，不結露 | |
使用海拔 | ≤2000 | |
結構 | 臥式結構 W×H×D(mm) | 560×280×450 |
重量（Kg） | 50 | |
