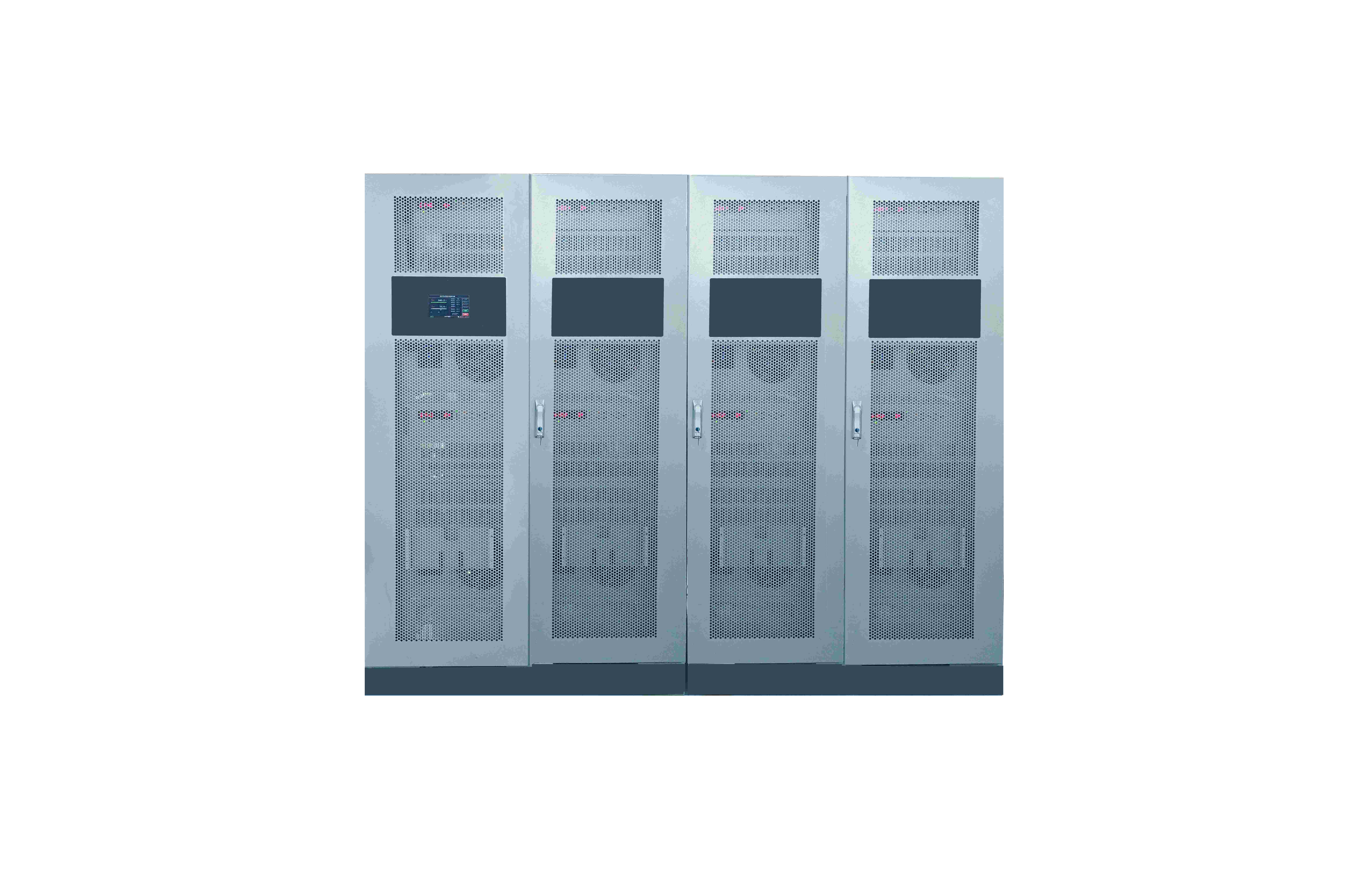

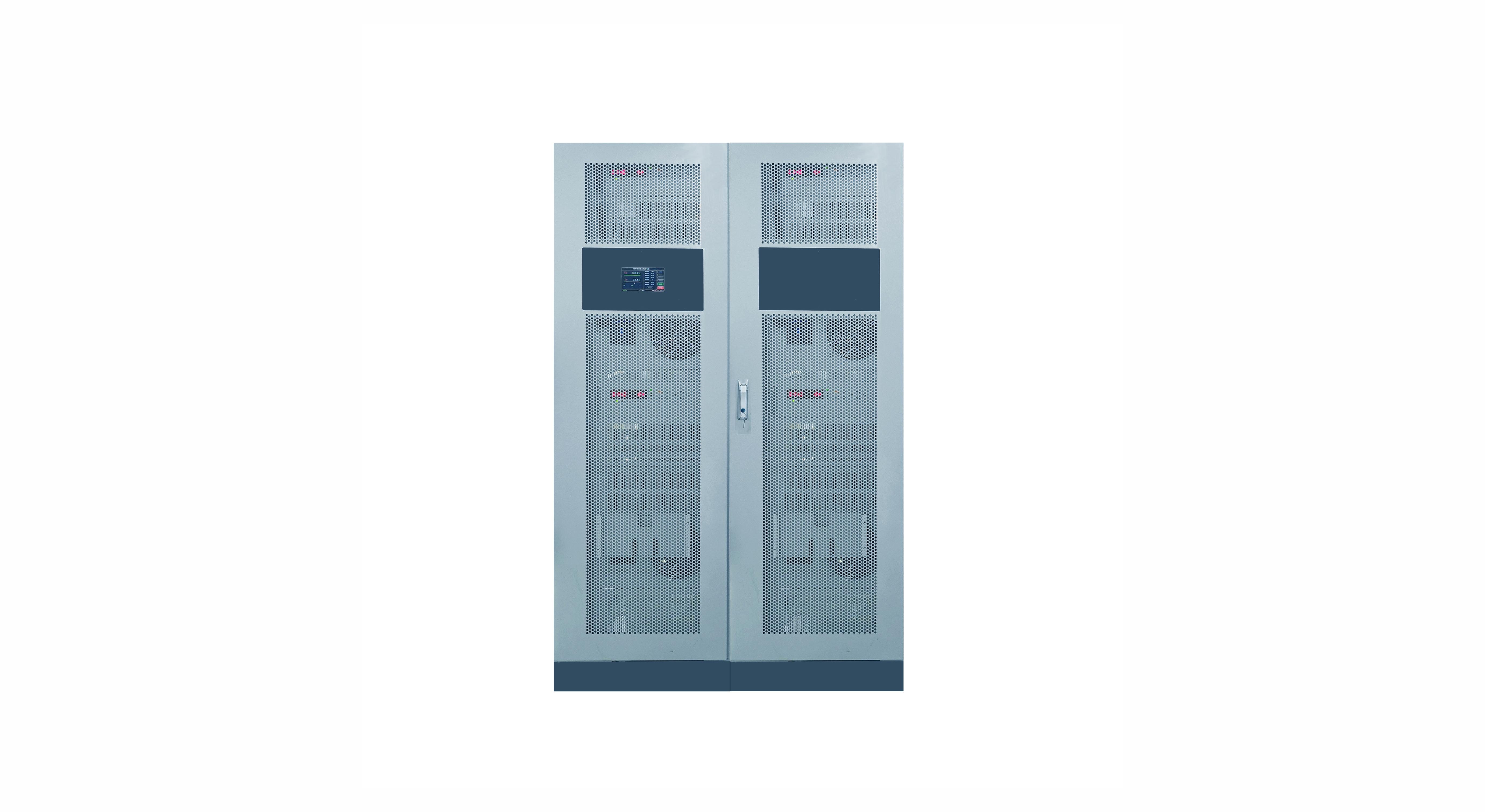

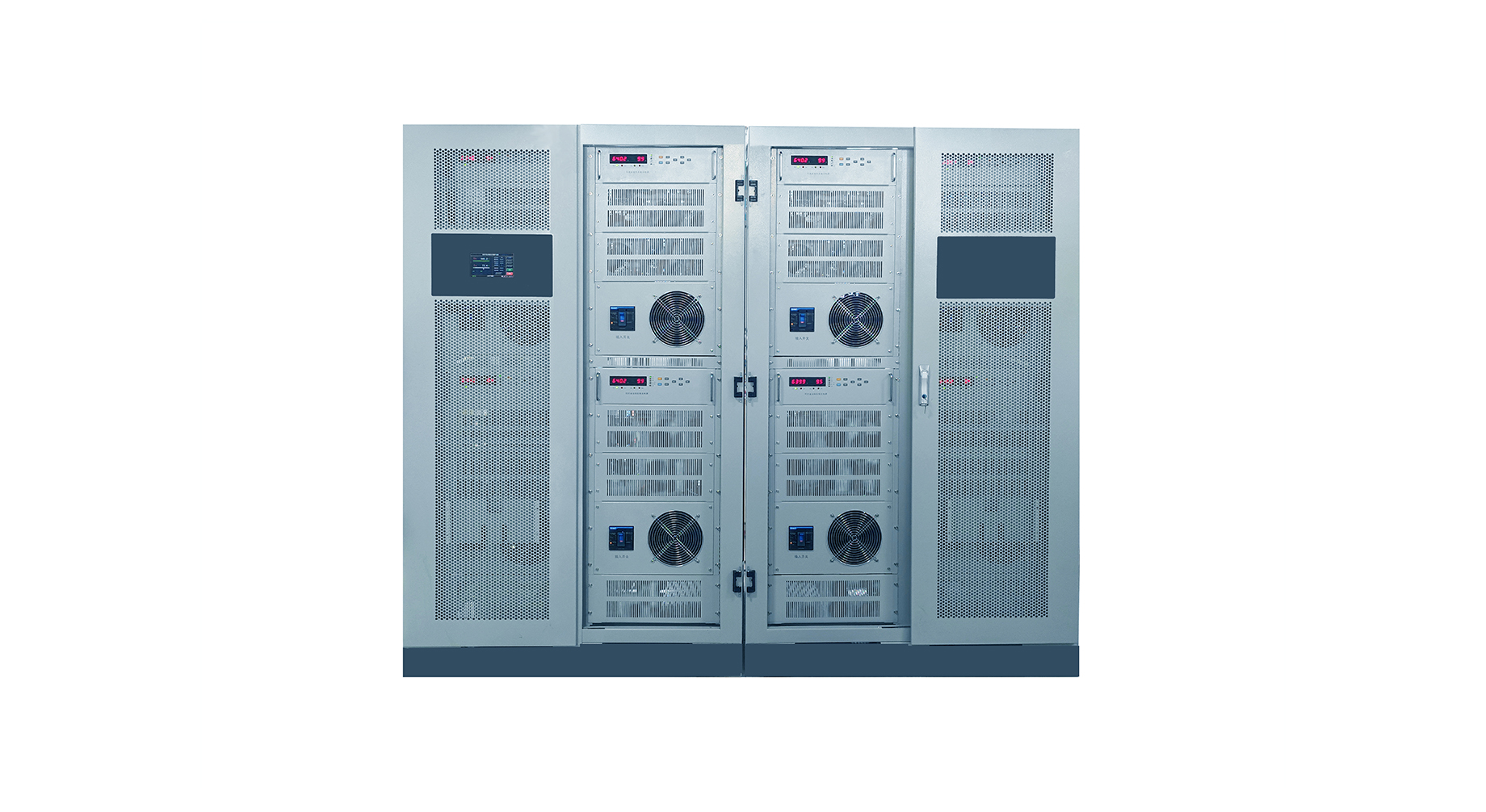

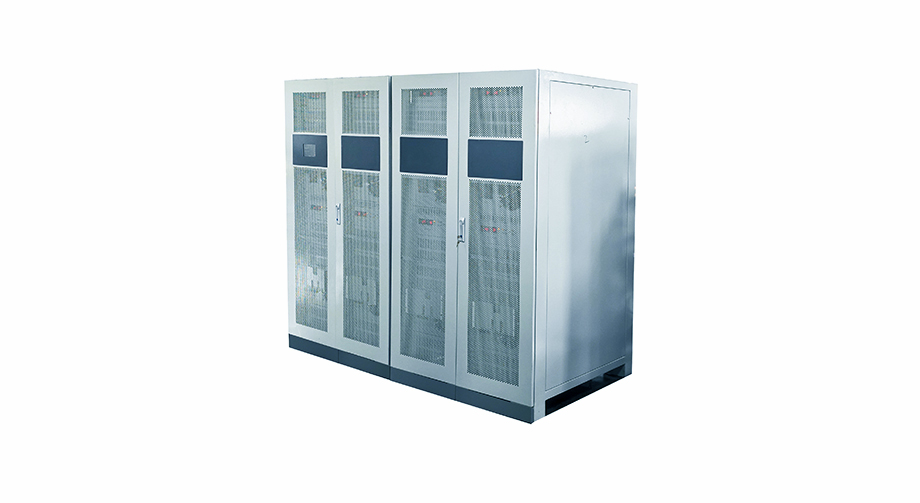

特大功率程控直流穩壓穩流電源
單向輸出,可編程,支持并聯,最高達2MW輸出能力
SPD系列大功率直流穩壓穩流電源，采用高性能處理器以及全彩觸摸屏人機交互界面，實時顯示系統運行的狀態參數和故障，用戶可以通過顯示屏設置需要的電壓、電流和功率。系統結構高效的IGBT模塊、高精度電壓電流信號采集器、多重化交錯技術等先進器件和控制技術。實現高精度、低紋波、大電流等優秀輸出特性。
■ 全橋軟開關技術，并冗系統設計架構，自動均流。
■ AC-DC-DC 變換，采用軟開關變換器
■ 多個模塊或串或并后仍然要保證安全性，要有有效的保護電路
■ 在多模塊并聯使用時，其中一個故障時不影響其它模塊使用
■ 經過合適的的并聯組合，功率可達2MW
機 型 | SPD650-1000-T | |
輸入
| 電壓范圍 | 三相AC380V±20% |
頻率范圍 | 50 Hz±15 Hz | |
功率因數 | PF >0.97(均為滿載測試值) | |
效率 | ≥92%(滿載效率) | |
浪涌電流 | 最大輸入電流200% | |
輸出
| 電壓范圍 | 0-650V |
電流范圍 | 0-1000A | |
額定功率 | 額定功率650KW@連續工作 | |
紋波系數 | ≤1%(峰峰值) | |
均流系數 | ≤2%.S. (10%以上額定負載) | |
音響噪聲 | <55 dB(距裝置1 m處) | |
溫度系數 | ≤±0.2 ‰ / (1/℃) | |
設定值 | 電壓分錐率 | 100mV |
電壓精度 | ＜0.1%+800mV | |
電流分辨率 | 100mA | |
電流精度 | ＜0.1%+800mA | |
回讀值 | 電壓分錐率 | 100mV |
電壓精度 | ＜0.1%+800mV | |
電流分辨率 | 100mA | |
電流精度 | ＜0.1%+800mA | |
保護 | 輸出過壓 | 可手動恢復，四次過壓鎖死模式 |
輸入過壓 | 保護后DC無輸出；可自動恢復 | |
輸入欠壓 | 保護后DC無輸出；可自動恢復 | |
輸入缺相 | 故障消除可恢復 | |
短路 | 恒流輸出 | |
風扇故障 | 自動關機，并上報故障 | |
過溫 | 保護后DC無輸出；可自動恢復 | |
環境 | 工作溫度 | -10℃~+55℃;40℃以上降額使用；55℃以上關機。 |
工作濕度 | 20一90% RH無冷凝 | |
存儲溫度、濕度 | -40 ～+85°C,10 ～95% RH | |
溫度系數 | ≤±0.2 ‰ / (1/℃) | |
耐振動 | 10～500Hz,2G 10分鐘/周期，X、Y、Z軸各60分鐘 | |
安規 | 耐壓 | I/P-0/P:3KVAC |
絕緣電阻 | I/P-O/P:＞100M 0hms@500VDC/25°C/70% RH | |
其他 | 尺寸 | |
重量 | ||
備注 | 1、如未特別說明，所以規格參數均在輸入380VAC，額定負載、25°C環境下進行測量； 2、紋波和噪聲測量方法：使用一條1米同軸電纜，同時終端并聯0.1uF及47uF電容，帶寬20MHz； 3、精度：包含設定誤差、線性調整率、負載調整率； | |
