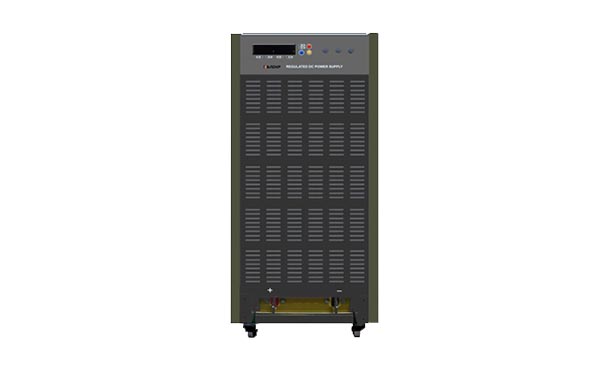

SGD28系列直升機起動電源
專為航空-軍事裝備研制
SGD28系列直升機起動電源裝置是將交流380V轉換為直升機起動的直流28.5V電源。設備輸入級采用直流真空接觸器來實現主電路的軟啟動，中間級采用有自主知識產權的寬范圍 ZVZCS 軟開關逆變技術來實現電能的變換，輸出級采用LC 濾波得到高質量的直流電壓。高性能 MCU 作為中央處理器，純數字測量控制技術，LCD 屏顯示，造型新穎美觀，結構設計合理，具有高穩定性和高可靠性，是安全、可靠、高效、純凈的高端航空地面電源。
本系列電源提供了高度穩定的輸出電壓及電流，可適用于世界各國飛機、航空器使用；可適用于裝甲武器等軍事裝備的啟動電源；也可作為航空器材的輸入電源的模擬實驗。由于它采用了當前國際先進的軟開關技術及成熟可靠的控制電路，在公司多年軍品電源研發設計的技術積淀和不斷創新中，SMDC28所具有的高精確度、高穩定性和高可靠性的優良電子特性在航空軍用領域的應用中一次次書寫著輝煌。
■ 符合MIL-STD-704F、GJB-181A-2003、GJB-572A-2006 等航空電源規范。
■ 采用MCU+CPLD制器設計，具有CC/CV模式，實現智能化遠程操作與監控。
■ 采用具有自主知識產權的寬范圍ZVZCS軟開關逆變技術，效率高，可靠性高。
■ 輸出電壓28V和270V兩個系列、輸出電流 50-2000A 內任意定制。
■ 工作頻率高、效率高、功率密度高、功率因數高、可靠性高。
■ 內置式的自診斷設備和模塊化結構，以保證產品最小的維修時間。
■ 采用ILDC技術，可自動實現大電流工作時的輸出引線壓降的自動補償。
■ 獨有故障診斷功能，大幅度縮短電源維護時間；
■ 主要電氣元件均采用國內外知名廠商標準產品，同時執行嚴格的器件篩選檢驗措施，為產品打下良好質量基礎；
■ 所有電路板均為自行設計、研制，通過各種環境應力試驗。
型號 | SGD28-400-T | SGD28-600-T | SGD28-800-T | |||
輸入 | 三相三線+PE 380V/400V/±15%，50Hz±5Hz | |||||
輸出 | 額定電壓 | 28.5V | ||||
設置電壓 | 19V-33V | |||||
電流 | 0-400A | 0-600A | 0-800A | |||
功率 | 0-13kVA | 0-20kVA | 0-25kVA | |||
顯示方式 | LCD顯示，電壓電流四位分辨率，電壓精度0.01V，電流精度0.1A | |||||
設置精度 | 電壓 | ≤±0.5% | ||||
電流 | ≤±0.5%（讀數+量程） | |||||
測量精度 | 電壓 | ≤±0.5% | ||||
電流 | ≤±0.5%（讀數+量程） | |||||
紋波與噪聲 | Vrms | 100mV | ||||
Vpp | 1000mV | |||||
源效應 | ±0.2% | |||||
負載效應 | ±0.5% | |||||
噪聲 | ≤65db(A),相距1米處 | |||||
效率 | ≥ 0.85 | |||||
過載性能 | 200%額定電流，可工作600s； | |||||
保護功能 | 輸入缺相保護；輸入過欠壓、輸出過欠壓、過流、過熱、短路保護 | |||||
瞬態響應時間? | 滿足GJB572A圖10的要求 | |||||
最大引線壓降補償 | 4V | |||||
使用壽命 | ≥ 20年 | |||||
平均無故障運行時間 | ≥ 15000小時 | |||||
平均修復時間 | ≤30分鐘 | |||||
工作環境 | 室外型：IP55；工作溫度-20℃～60℃ | |||||
外形尺寸W×H×D（mm） | 立式 | 667×1132×1030 | ||||
拖車式 | 2100×1400×1390（含拖車） | |||||
重量 | 立式 | ＜150kg | ||||
拖車式 | ＜250kg（含拖車） | |||||
備注 | 編程精度/回讀精度的測試條件為（25℃±5℃）； | |||||
