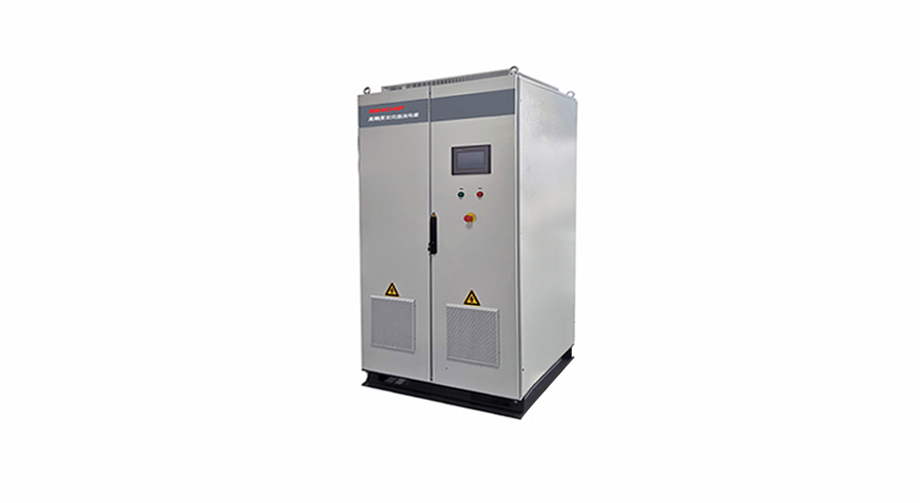

SEVD800系列高壓高精度雙向直流電源
30K-500KW高精度雙向直流源
SEVD 系列高精度雙向直流電源，采用高性能 DSP 控制板以及全彩觸摸屏人機交互界面，實時顯示系統運行的狀態參數和故障，用戶可以通過顯示屏設置需要的電壓、電流和功率。系統結構采用模盒組成，實現功率高度密度化。AC/DC 采用全控雙向 PWM 整流及逆變控制，DC/DC 采用降壓電路，系統運行可靠，精度高，響應速度快。
? 采用 16 位 AD 采樣芯片，結合優化的軟件采樣算法處理， 實現輸出電壓精度±（0.1%·FS+5dgt），電流精度±（0.1%·FS+5dgt），滿足直流源高精度的測試要求；
? 系統中主機電源采用多級變換，IGBT式電路方式，純數字化電源。國際先進的 IGBT控制技術，采用PWM同步整流結合交錯 DC/DC 雙級電路，實現能量雙向流動；其中總諧波失真（THD）≤3%，達到行業最優，可實現能量高品質回饋電網；
? 可將能量回饋電網；同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量回饋電 網的負載功能，具有節能降耗、綠色環保的突出優勢；在電動汽車電機測試時無需負載消耗能量，能實時將反向電流回饋電網。
? 產品電路結構采用 PWM 整流加 DC/DC 雙級電路，能實現輸出的電壓范圍寬、精度高、動態響應快的特點。其中電壓精度≤0.1%
? 采用 PWM 整流+PWM 逆變?cè)?，功率因?shù)>0.99。THD和注入諧波電流滿足國標 GB/T14549-93。
? 輸出具有恒壓、恒流、恒功率模式；
? 具有本機操作、上位機操作功能，配有上位機軟件及外部通訊功能；
? 嚴格的系統熱設計，低溫升，長壽命；
? 大屏幕液晶顯示、多種通訊接口；
? 可編程的保護及運行參數；
型號 | SEVD800-200 | SEVD800-300 | SEVD800-400 | SEVD800-600 | SEVD800-1000 | ||
輸入 參數 | 相數 | 三相三線+PE | |||||
電壓/頻率 | AC 380V±10%,50Hz±5Hz | ||||||
隔離功能 | 內置隔離變壓器 | ||||||
輸入功率因數 | 0.99 | ||||||
輸入電流失真度 | <3% | ||||||
輸出 參數 | 額定功率 | 100KW | 150KW | 200KW | 300KW | 500KW | |
峰值功率 | 150KW | 225KW | 300KW | 450KW | 750KW | ||
額定電壓 | 500V | ||||||
輸出電壓 | 24-800V | ||||||
額定電流 | ±200A | ±300A | ±400A | ±600A | ±1000A | ||
峰值電流 | ±300A | ±450A | ±600A | ±900A | ±1500A | ||
電壓精度 | <0.1% F.S 分辨力0.1V | ||||||
電流精度 | <0.1% F.S分辨力0.1A | ||||||
功率精度 | <0.2% F.S 分辨力 10W | ||||||
源效應 | <0.1% F.S | ||||||
負載效應 | <0.1% F.S | ||||||
紋波(Vpp) | <0.2% F.S | ||||||
瞬態恢復時間 | 5ms | ||||||
電壓上升時間 | 10ms 10%~90% | ||||||
電流上升時間 | 10ms -90%~90% | ||||||
輸出模式 | 恒壓、恒流、恒功率、恒阻電子負載 | ||||||
回饋 參數 | 三相電壓/頻率 | AC323~437V/45Hz ~ 55Hz | |||||
功率因數 | >0.99 | ||||||
總諧波含量 | <3% | ||||||
切換時間 | <10ms ( +90% ~ -90%切換) | ||||||
功能 | 顯小 | 大屏幕彩色觸摸液晶 | |||||
波形編輯 | 電壓電流斜率、階梯、循環控制、跳轉控制、電池放電曲線模擬 | ||||||
急停功能 | 急停按鈕 | ||||||
啟停控制 | 放電、充電、停止單獨控制 | ||||||
BMS接口功能 | 可自由設置BMS通訊命令，觸發條件等以便及時保護 | ||||||
軟啟動預充電功能 | |||||||
通訊接口 | RS485 （標配）、CAN （可選）、以太網（可選）USB （可選） | ||||||
工作 環境 | 溫度 | -20 ?45°C | |||||
濕度 | 10~90%RH | ||||||
外形 尺寸 | 尺寸 | 1000*1962*800 | 1200*1962*800 | 1400*1962*80 | 2600*1962*1000 | 4500*1962*100 | |
重量 | 800kg | 1200Kg | 1300Kg | 1800Kg | 3200Kg | ||
