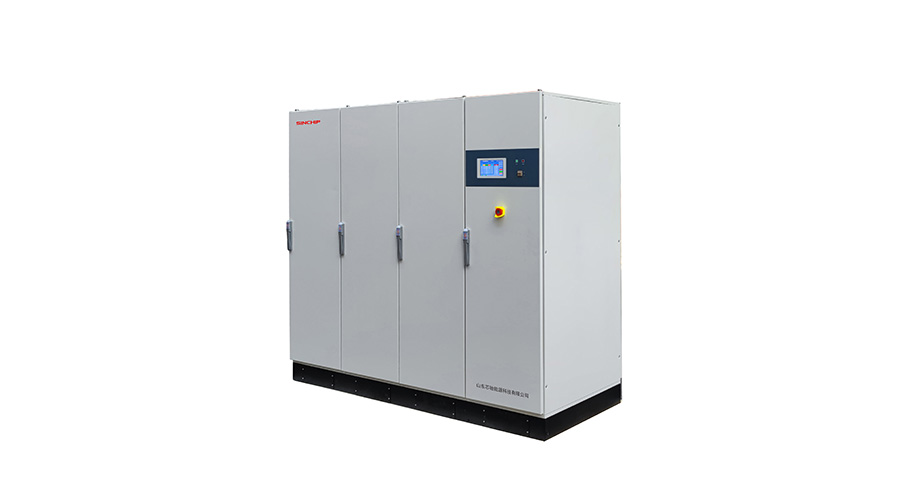

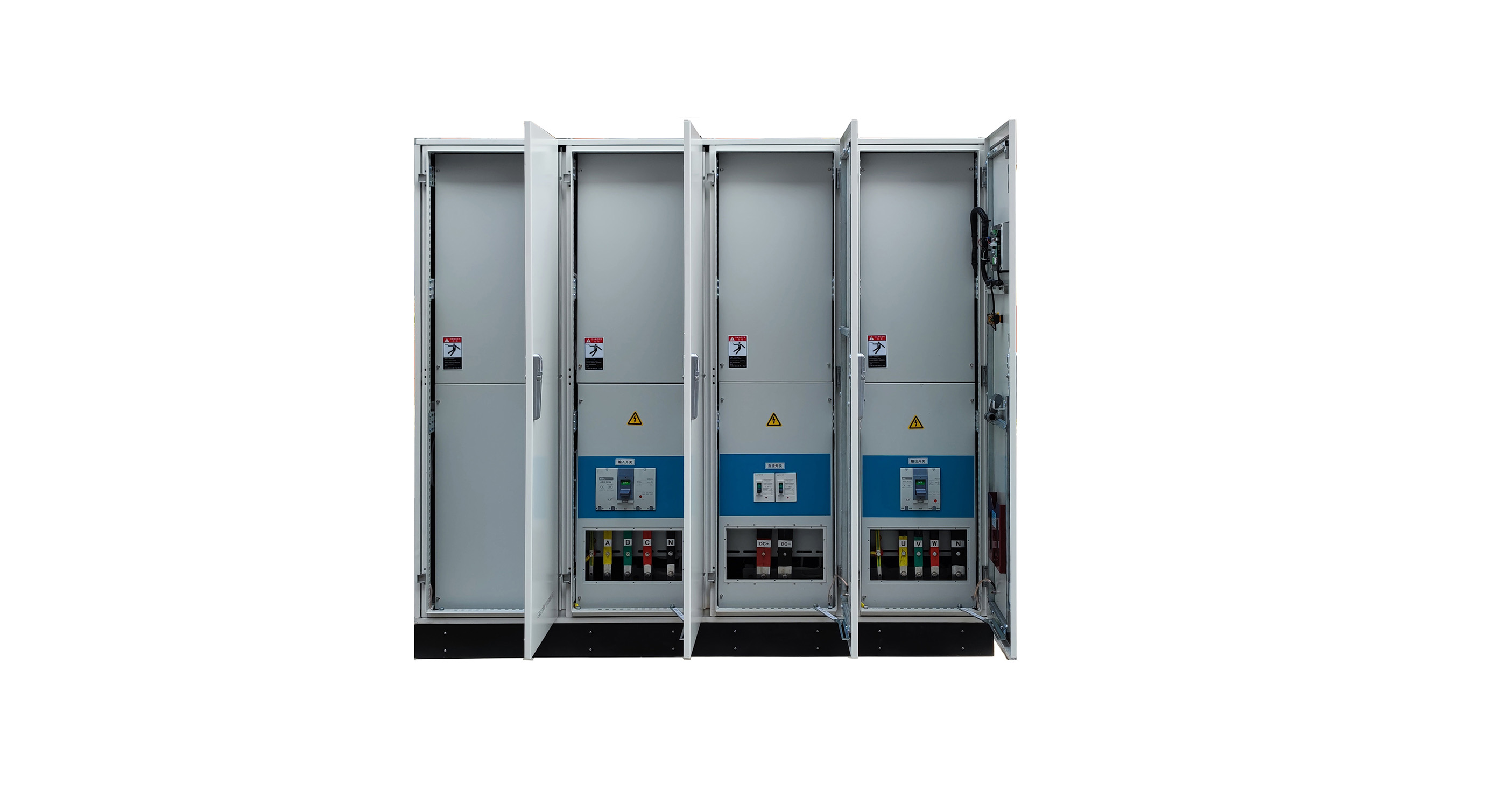

SGAC系列發電機專用交流變流器
SGAC33-300K 發電機專用交流變流器是由三相甲醇發電機組提供，輸出三相AC380V/450A/300kW，頻率50Hz，實現輸出高質量不間斷的交流電源。
隨著全球?qū)Νh(huán)境保護和碳中和的關注不斷增加，甲醇作為一種清潔能源備受矚目，被認為是實現碳中和的絕佳路徑。甲醇在可再生性、多功能應用、儲能性和市場潛力方面展現出獨特優勢，將為碳中和目標的實現提供強大支持。甲醇作為可再生能源，源源不斷地從多種資源中合成。通過利用天然氣、煤炭、生物質和廢棄物等原料，甲醇的生產過程可以大幅減少溫室氣體排放，有效降低對氣候變化的影響。此外，甲醇的生產也實現了廢棄物轉化為資源的閉環循環，減少環境污染，提升可持續發展水平。
甲醇在能源領域具備廣泛的多功能應用，使其成為碳中和的理想選擇。作為高效燃料，甲醇可廣泛應用于交通運輸、發電和工業生產等領域，取代傳統燃料，顯著降低碳排放，為實現環境友好型能源供應貢獻力量。此外，甲醇還可作為氫源用于燃料電池的供氫，推動燃料電池技術的發展，提升能源利用效率。
技術特點
? 功率單元模塊化設計，高可靠性和方便快捷的維護/維修性；
? 效率高、體積小、重量輕、噪聲低；
? 電壓的三相電壓不平衡輸出；
? 保護功能完備，超強的過載能力，對50%減載加載，反應時間在30mS以內，過載能力強，能承受額定電流的4倍瞬間電流；
? 7英寸觸摸屏顯示，數字化控制，人性化設計，參數設置方便，智能監控以及報警記錄機制，運行安全可靠；
? 具有RS485可供選擇的通訊接口，采用標準MODBUS通信協議；
型 號 | SGAC33-200K | |
整流器部分 | ||
拓樸結構 | 1、12脈沖相控整流+直流電抗 2、控制特性：CV CC | |
標準輸入電壓 | 標稱電壓：3×380+PE 整流器可接受的相間電壓范圍：320-440V | |
輸入頻率 | 50/60 Hz +/- 10% (45-66Hz) | |
基波功率因數 | ≥0.98（滿載） | |
額定電流 | 337A | |
沖擊電流 | 用軟起動電路加以控制 | |
電源步入時間 | >10 秒 | |
額定整流電壓 | 590VDC | |
輸出電壓精度 | +/- 1% | |
直流電壓紋波 | < 5% | |
效率 | ≥0.97（滿載） | |
通訊接口 | RS485 | |
額定輸入功率 | kVA | 250 |
輸入功率 (逆變器額定負載) | kW | 200 |
最大輸入功率(逆變器額定負載) | kW | 275 |
逆變器部分 | ||
拓樸結構 | 1、三個獨立的全橋逆變結構組成的三相逆變系統 2、帶隔離變壓器 | |
額定功率 | KW | 200 |
逆變器效率,負載100% | % | 95 |
額定輸出電壓(可設置) | 3×380V + N | |
逆變器橋 | SPWM 及 IGBT 技術 | |
輸出變壓器 | 隔離 | |
輸出波形 | 正弦波 | |
輸出電壓精度 | ||
-靜態 | ≤±2% | |
-瞬態電壓變化（負載階躍為0-100%-0%） | ±3% | |
-瞬態電壓變化（負載階躍為0-50%-0%） | ±2% | |
-電壓恢復（至±1%）時間 | Max 2ms | |
-線性負載時最大輸出電壓失真 | Max 3% | |
-100%線性負載時最大輸出電壓失真 | Max 5% | |
100%負載不平衡時(相一零)輸出電壓變化 | +/-3% | |
輸出頻率 |
| |
輸出頻率精度 | +/- 0.01% | |
相位差 | ||
-100% 平衡負載 | 120°+/-1% | |
-100% 不平衡負載 | 120°+/-2% | |
波峰因數 | >2:1 | |
過載能力 | ＞125%－1 分鐘; ＞150%－10 秒 | |
短路特性 | 電子式短路保護,限流為額定電流的 2.2 倍,100 毫秒 | |
保護裝置 | 輸出過壓、輸出過載、輸出短路、機內過溫、EMI/EMC。 | |
指示燈 | 輸出過壓、輸出過載、輸出短路、機內過溫 | |
測量/解析度 | （真有效值） 頻率、電壓、電流、功率 | |
通訊 | RS485 | |
整機 | ||
運行環境 | 工作溫度：-20℃～40℃ | |
噪 聲 | ≤75DB（1米處） | |
計算機通訊接口 | RS485 | |
外形尺寸 | 高1850mm×寬2000mm×深840mm | |
