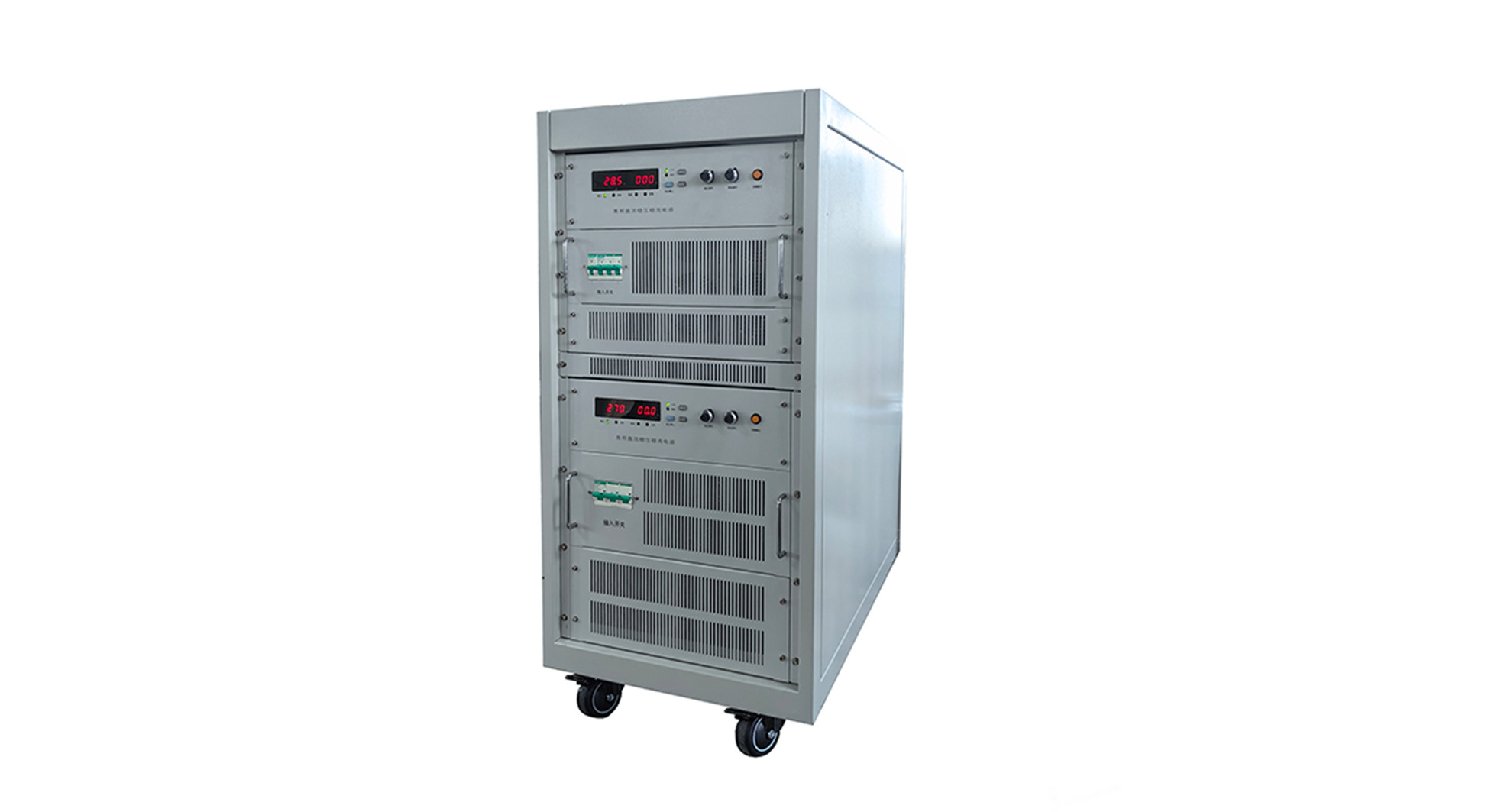

SMD28/270系列直流組合電源
用于軍用車輛的訓練、兵器勤務處理、維修工作的專用電源
SMD28/270系列直流組合電源集成了28V低壓航空直流電源和270V高壓直流電源。可用于進行新型軍用車輛的訓練、兵器勤務處理、維修工作的專用電源，同時也是部隊院校進行教學和訓練的理想電源。它采用先進的可實現全范圍 ZVZCS 軟開關的逆變技術，以新型IGBT技術 和新型超微晶磁芯為核心器件研制而成，可實現100%國產化。
型號 | SMD28/270-65K-T | |||
輸 入 | 相數 | 三相四線 | ||
額定電壓 | 380V | |||
電壓范圍 | 380V±10% | |||
頻率 | 47～63Hz | |||
功率因數 | ≥0.85(額定工況阻性負載下測試) | |||
浪涌電流 | 無，軟啟動 | |||
輸 出 | 輸出特性 | 恒壓 | ||
額定電壓 | 26V±2V | 270V±5V | ||
輸出電壓范圍 | 12~36V可調 | 230~300V可調 | ||
輸出電流范圍 | 0～500A | 0～100A | ||
沖擊電流 | 1500A 1秒 | ＞120A時保護關機 | ||
電壓調整率 | ＜1% @ 輸入電壓±10%時 | |||
負載調整率 | ＜2% @ 負載從10%~100%突變時 | |||
紋波電壓 | ＜280mV | ＜1.5V | ||
顯 示 | 數字電壓表 | 4位 LED 顯示（0.1V） | 4位 LED 顯示（1V） | |
數字電流表 | 4位 LED 顯示（1A） | 4位 LED 顯示（0.1A） | ||
控制面板要求 | 電源開關、工作按鈕、復位按鈕、電壓調節旋鈕、指示燈 | |||
效率 | >88% @ 滿載 | |||
過載能力 | 過載能力1.1倍額定負載正常工作10分鐘 | |||
保 護 | 輸入過壓保護 | 輸入線電壓高于437V時停止工作并報警 | ||
輸入欠壓保護 | 輸入線電壓低于323V時停止工作并報警 | |||
輸出過壓保護 | 輸出電壓高于設定值時自動保護并告警 | |||
輸出過流保護 | 輸出電流超過設定值，電源啟動延時后自動限流 | |||
過熱保護 | >85℃時保護并報警 | |||
工 作 條 件 | 儲存溫度 | -40℃~+60℃ | ||
工作溫度 | -30℃~+50℃ | |||
相對濕度 | ≤95％（+30℃~+60℃） | |||
防護等級 | IP20 | |||
工作海拔 | 海拔5000m以下 | |||
噪聲 | < 65 dB @ 1米 | |||
絕緣 要求 | 絕緣強度 | 輸入對殼、輸入對輸出、輸出對殼： | ||
絕緣電阻 | 輸入對殼、輸入對輸出、輸出對殼：DC500V，大于20MΩ | |||
冷卻裝置 | 強制風扇冷卻 | |||
安裝方式 | 地面帶鎖緊的可移動設備 | |||
