SALP系列高速公路中遠距離供電系統
功率范圍：500VA~50KVA
高速公路交通中遠距離供電系統主要由SALP型系列智能源端電源發生器及SATP系列末端隔離穩壓柜組成。
高速公路交通中遠距離供電系統是山東芯馳能源技術有限公司根據高速公路、橋梁及隧道等外場用電設備，如監控、攝像、顯示屏等設備對供電可靠性要求高、長期帶載工作、負載分散且距離遠、無人值守等特點，結合我司多年來在特種電源供電系統的開發生產經驗，對產品進行系統定制。
高速公路交通中遠距離供電系統主要由SALP型系列智能局端電源發生器及SATP系列遠端隔離轉換器組成。

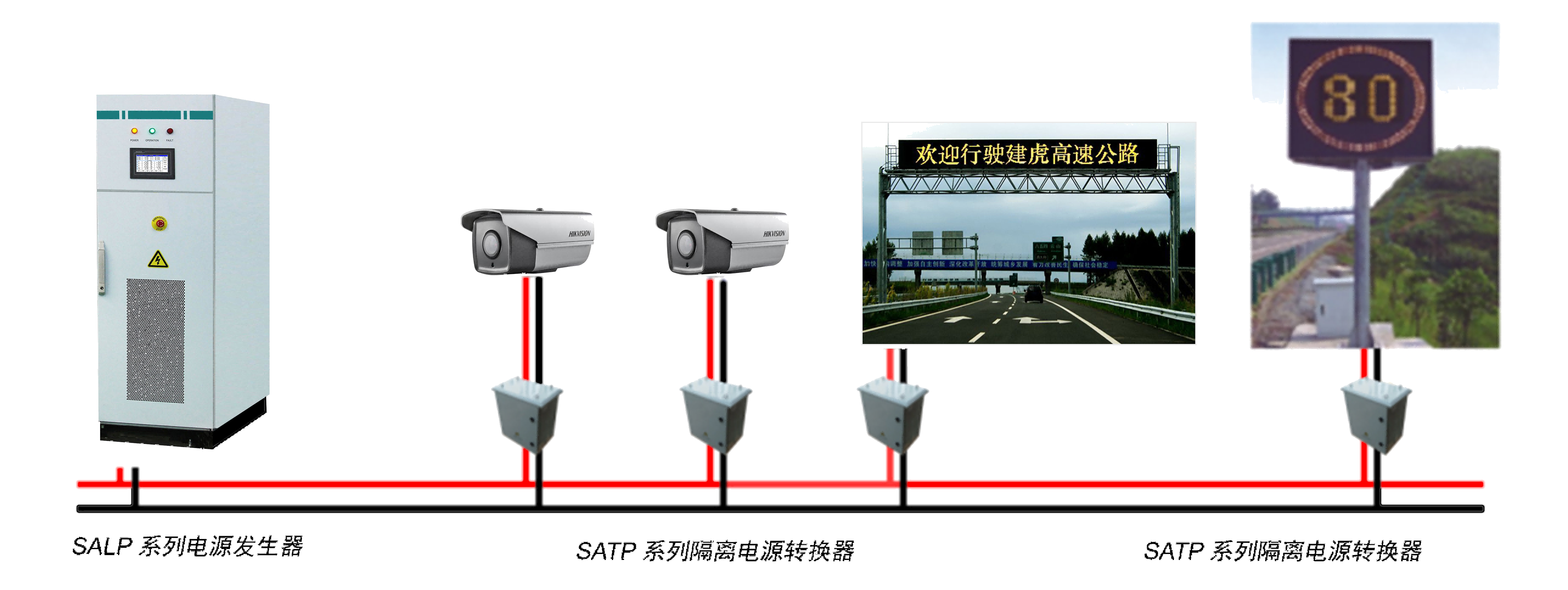

系統組成圖
芯馳能源高速公路中遠距離供電系統憑借優良的設計，豐富的功能，可靠的產品，極高的性價比，應用于我國各地的高速公路機電一體，橋梁隧道等遠距離的供電系統，相比較傳統供電方式及風光互補的產品，具有整機可靠性更高、產品維護方便、性價比高等特點，是目前理想、穩定的高速公路中遠距離供電系統解決方案及產品。

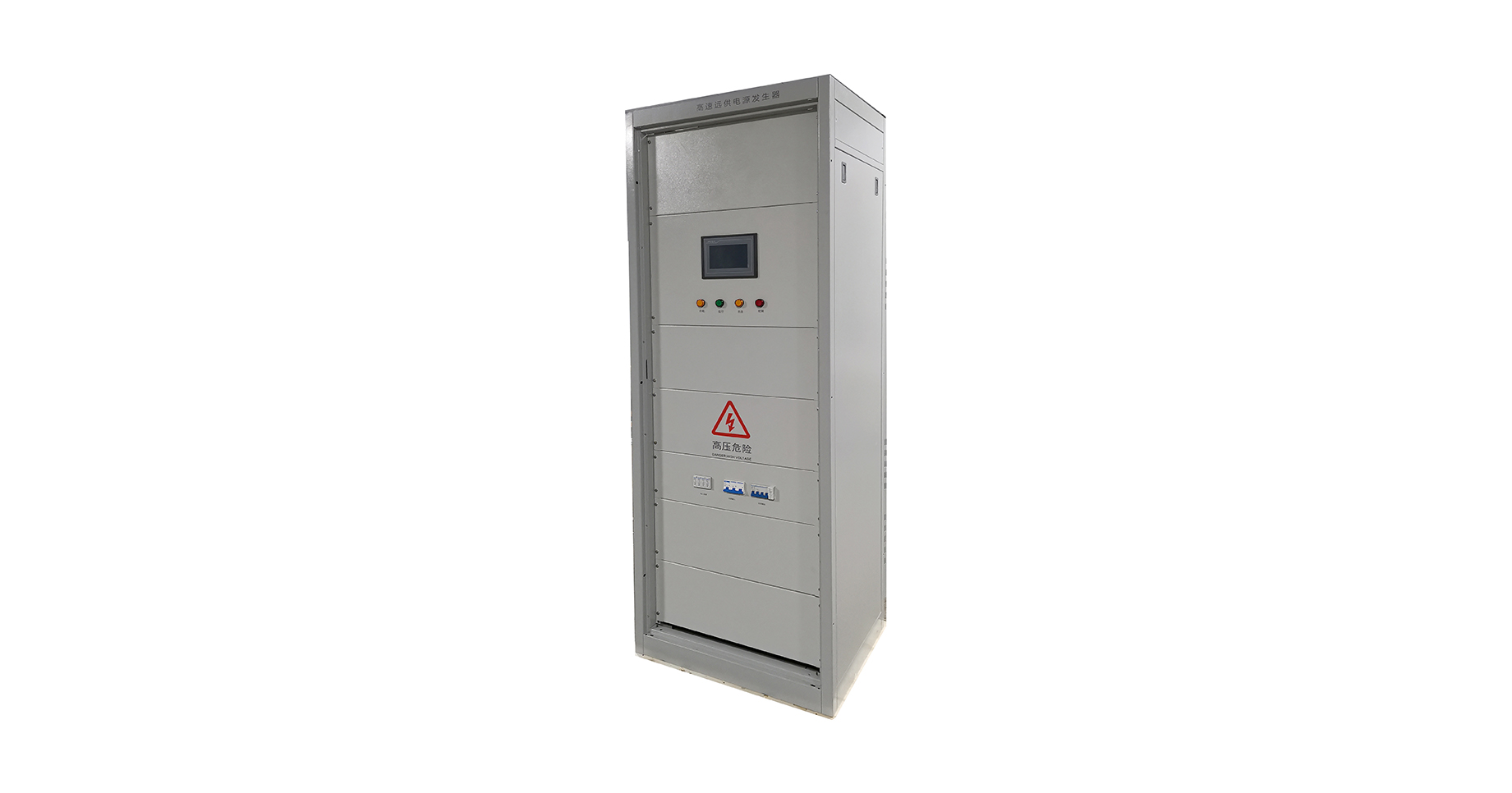

SALP型系列智能局端電源發生器
SALP型系列局端電源發生器（簡稱電源發生器）為三相AC380V/50Hz輸入，輸出電壓會根據負載電流的變化及時調整，范圍一般為單相AC500V-1600V，有效保證經過長距離電力輸送后負載端的正常工作，且對輸送線纜的經濟型有顯著提升；產品輸入功率因數達到0.99，有效保證對電網電能的有效利用；產品設置智能轉換旁路功能，確保發生器主機端出現故障情況下可以自動切換至旁路工作狀態，大大提高了系統供電的可靠性，確保了系統的不間斷供電。末端采用穩壓方式輸出，輸出電壓和頻率的精度極高。產品可選配抗浪涌功能，在線路輸入端配置高性能浪涌沖擊抑制器，解決雷電致命沖擊。
性能特點
▊ 采用國際先進的SPWM脈寬調制技術，輸出響應速度快，輸出精確度高；
▊ 輸入采用12脈整流技術，輸入電流波形純正，總電流諧波含量小于10%；
▊ 顯示采用7寸高分辨率液晶顯示觸摸屏，人機界面友好，顯示內容豐富；
▊ 采用AC-DC-AC雙重電力變換，輸出波形純正，電壓諧波失真度低；
▊ 內置高性能浪涌沖擊抑制器，解決雷電致命沖擊；
▊ 內嵌監控管理單元，選配RS485串口，方便計算機監控系統組網控制；
▊ 具有極強的抗干擾能力和過載能力，產品負載適應性好，對負載無類型限制；
▊ 可根據用戶類型選置框架結構、戶內結構和戶外高防護結構。

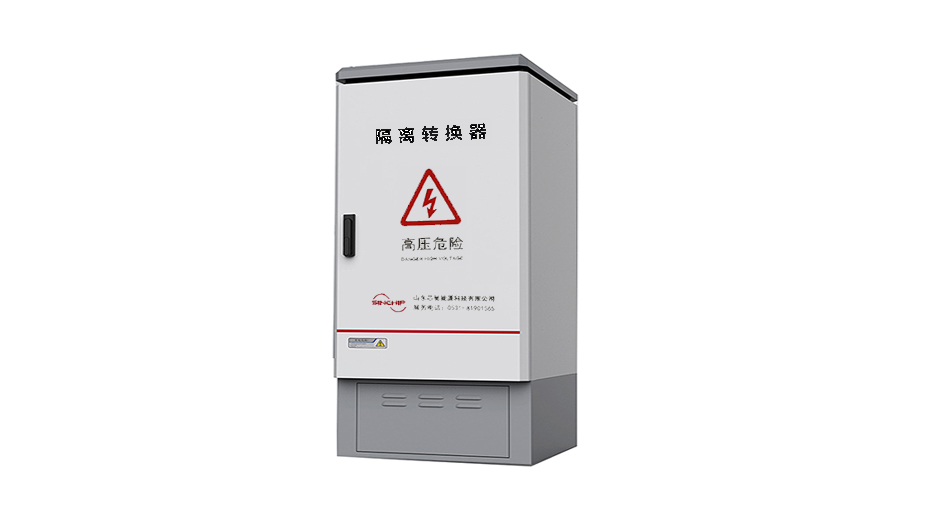

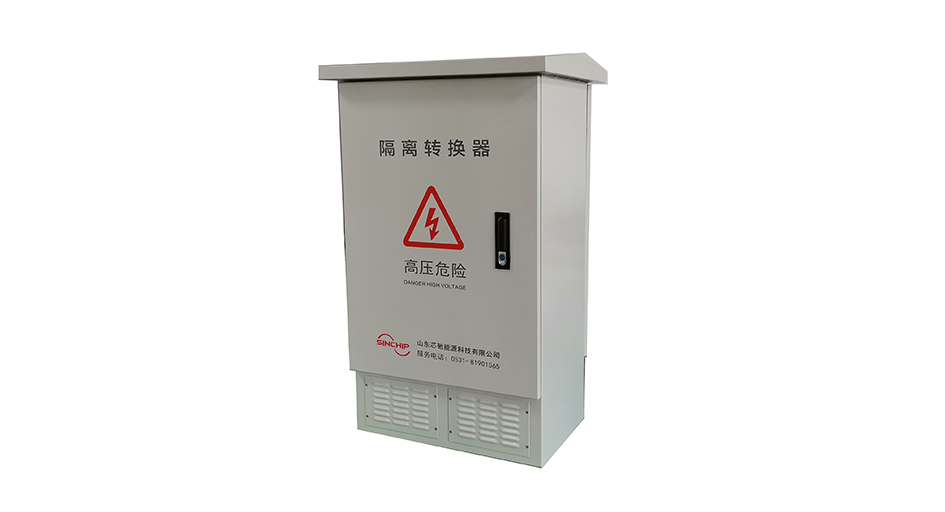

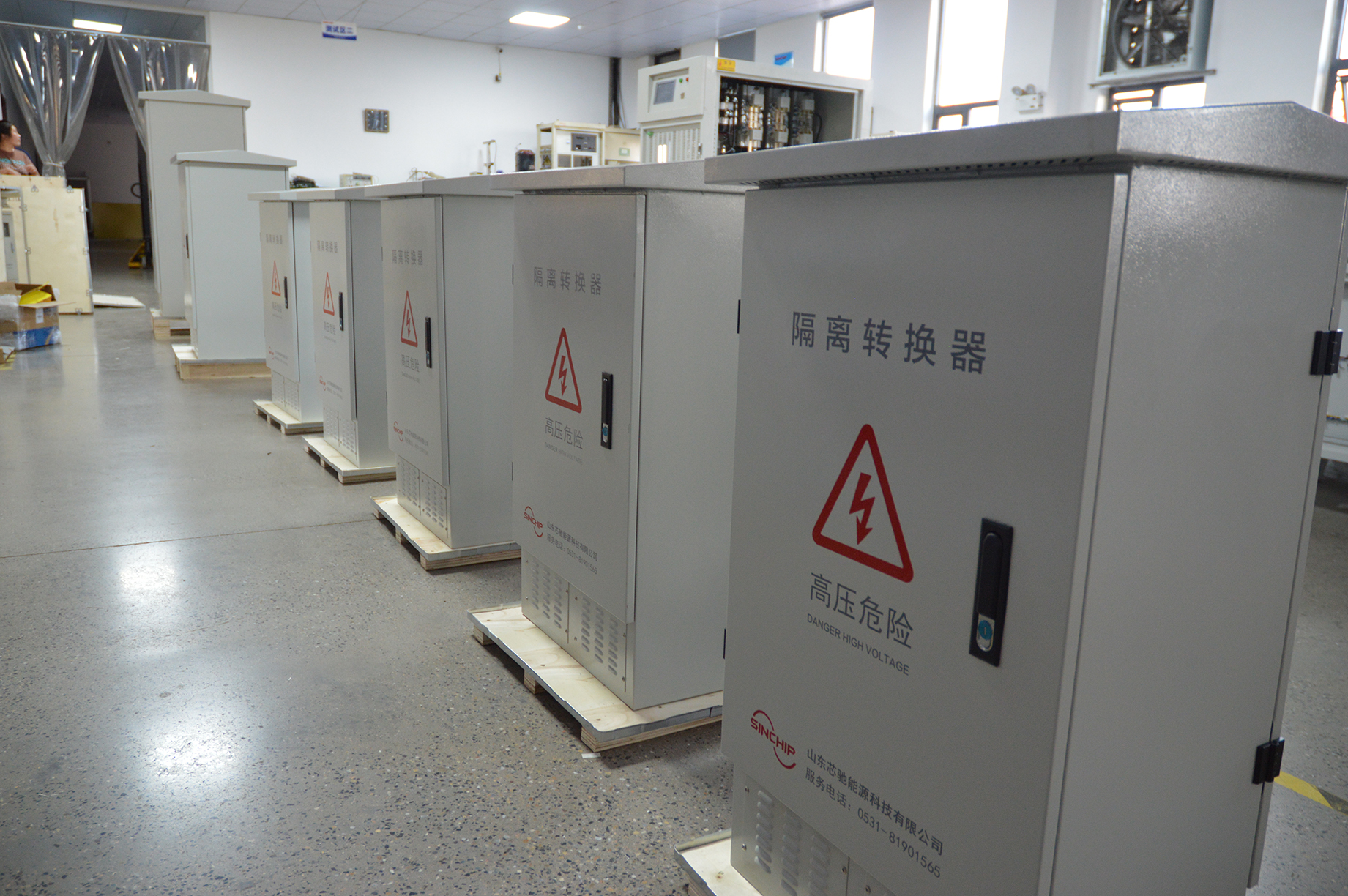

SATP系列遠端隔離轉換器
SATP系列末端隔離源轉換器為高速公路中遠距離供電系統中的重要組成部分，主要為沿線各類監控攝像頭、燈具、LED顯示屏、應急指示等用電設備供電。負載分布廣、功率大小不一、優勢是應用場合在戶外，對產品的防護等級，安全要求極高。
性能特點
▊ 采用IGBT/SPWM脈寬調制技術，輸入電壓范圍寬、穩壓精度高；
▊ 產品具備完善的過壓、過流、短路、過熱、過載等保護功能；
▊ 具有極強的抗干擾能力和過載能力，產品負載適應性好，對負載無類型限制；
▊ LED顯示輸入電壓值、輸出電壓值，顯示精確；
▊ 產品防護等級高，借鑒軍品電源設計要求，具有較好的三防性能；
▊ 產品具備完善的各項保護功能，并設置智能旁路供電系統，有效保證系統不間斷供電，真正實現無人值守；
▊ 內嵌監控管理單元，選配RS485/RS232串口，方便計算機監控系統組網控制；
SALP型系列智能源端電源發生器性能指標
型號 | SALP-（5K~80K) | |
容量 | 25KW | |
交流輸入 | 輸入相數 | 三相四線 |
輸入電壓范圍 | AC380V±20% | |
頻率 | 50Hz±20% | |
輸入功率因數 | 0.96 | |
輸入電流諧波含量 | <10% | |
旁路輸入 | 輸入相數 | 兩相兩線 |
輸入電壓 | AC380V±20% | |
輸入頻率 | 50Hz±20% | |
輸出 | 輸出相數 | 單相 |
額定輸出電壓 | AC 800V | |
額定輸出電流 | 27.8A@800V | |
輸出穩壓精度 | < ± 1% | |
頻率 | 50HZ ±0.05% | |
輸出波形 | 純正弦波 | |
適應負載 | 整流開關型負載 | |
效率 | > 90% @ 100% load | |
工作方式 | 可連續長時間工作 | |
保護方式 | 輸入過欠壓，輸出過壓、輸出過流、過熱保護、輸出防雷 | |
工作條件 | 工作溫度 | -20℃~+50℃ |
儲存溫度 | -40℃～+80℃ | |
相對濕度 | ≤95％（無凝露） | |
海拔高度 | 0?3500m | |
噪聲 | < 50dB at 1 meter | |
絕緣電阻 | DC500V >20MΩ | |
絕緣電抗 | 輸入輸出對地2000Vdc,漏電流小于3.5mA,1分鐘無飛弧 | |
冷卻裝置 | 強制風冷 | |
三防、振動、沖擊要求 | 對發生器內部電路板做三防處理（濕熱、霉菌、煙霧），器件加固處理，滿足運輸過程中的沖擊、振動要求。 | |
通訊 | RS485,標準的MODBUS-RTU協議(選配） | |
尺寸（寬×高×內深）mm | 800×600× 2260 | |
防護等級 | 戶外IP65，戶內IP55 | |
SATP系列末端隔離穩壓柜性能指標
型號 | SATP-(500VA~20KVA) | |
輸入 | 輸入電壓范圍 | 適配局端電壓范圍(400V~800V) |
頻率 | 50HZ ± 0.2HZ | |
輸出 | 額定輸出電壓 | 220V |
輸出穩壓精度 | < ± 1% | |
頻率 | 50HZ ± 0.2HZ | |
負載功率因數 | 0.8～1 | |
顯示 | 輸入電壓表 | 4位LED顯示 分辨率 1V |
輸出電壓表 | 4位LED顯示 分辨率 0.1V | |
效率 | > 90% @ 100% load | |
工作條件 | 工作溫度 | -20℃~+65℃ |
儲存溫度 | -40℃～+85℃ | |
相對濕度 | ≤95％（無凝露） | |
海拔高度 | 0?3500m | |
噪聲 | < 50dB at 1 meter | |
保護 功能 | 保護功能 | 過流、過壓保護，過壓報警 |
過壓保護 | 輸出電壓高于242 ± 4V時音響報警、降壓保護；輸出電壓 高于250 ± 4V時自動切斷電源輸入 | |
過流保護 | 熔斷器式保護 | |
尖峰電壓抑制 | 輸入3000V 10uS尖峰電壓，輸出尖峰電壓≤30V | |
防雷性能 | 可防雷區 1?2 區，標稱放電電流（8/20uS）50kA；響 應時間小于 1uS | |
冷卻裝置 | 自然冷卻 | |
通訊 | RS485,標準的MODBUS-RTU協議(選配） | |
尺寸（寬×高×內深）mm | 500×950× 350 | |
