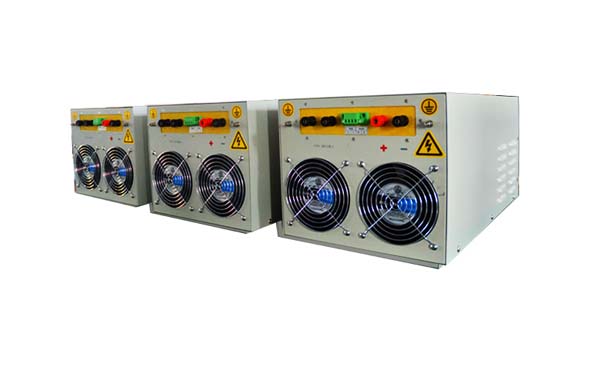

SDD系列直流直流變換器
全數字化，可并聯，帶通信功能，高功率密度
本系列 DC-DC 直流直流變換器，采用高頻開關技術，使得電源轉換效率高達85% 以上,具有全數字化，可并聯，帶通信功能，高功率密度等特點。其控制簡單方便，具有數字控制接口及遠程通信管理功能，可通過遵循 MODBUS-RTU 協議的終端進行遠程監控。
電路上采用全數字化技術，各種參數及信號全部數字化處理，由MCU 智能靈活地進行高速運算處理，精密準確地控制系統運行。具有高效率，實時性強，運行穩定可靠。結構上采用了模塊化設計，帶有均流功能，任何工作模式下都可實現多機并聯擴容。
1. 采用電壓、電流雙反饋環路控制，可方便地限定外設的安全工作范圍。
2. 全數字化，各種參數及信號全部數字化處理運行。性能和可控性均遠優于普通的模擬變換器。
3. 模塊化設計，可多臺 DC-DC 變換器并聯運行。
4. 變換都采用軟開關控制，使得轉換效率達到 90% 以上。
5. 開機軟啟動，防止產生過強的電壓電流沖擊兩端的電源。
6. 帶 RS485 串口通信功能，遵循 MODBUS-RTU 協議，方便終端遠程監控其工作狀態和參數。
7. 掉電狀態恢復功能：即使完全關斷 DC-DC 變換器的供電，下次開機時也能恢復掉電前的設置和狀態。
8. 輸入極性防反接功能，電源極性接反不會有電流流過。
9. 各種異常情況保護功能：帶有過壓，過流，過熱，短路保護功能，故障撤銷后自動恢復工作。
型號 | SDD110-30-1000 |
系統方案 | 1、采用ZVZCS軟開關技術 2、控制核心采用MCU和CPLD控制 |
高壓側參數 | |
優化輸入電壓 | 1000V |
輸入工作電壓范圍 | 700V-1000V |
高壓側輸入電流 | 6A |
低壓側參數 | |
優化輸出電壓 | 110V |
低壓側輸出電壓誤差 | <1% |
低壓側輸出電流，誤差 1% | 3A |
輸入/輸出電流過流/短路保護點 | 280A |
整機系統參數 | |
額定輸出功率 | 3300W |
轉換效率（半載時） | ≥ 85% |
負載調整率 | <2% |
待機功耗 | <300W |
空載功耗 | <500W |
冷卻方式 | 溫控風冷 |
允許環境溫度 | -10℃ ~+40℃ |
溫度過熱保護點 | 80℃ |
開機啟動時間 | <5S |
紋波電壓 | <1% |
通信參數 | |
通信方式 | RS485,MODBUS-RTU通信協議 |
顯示參數 | |

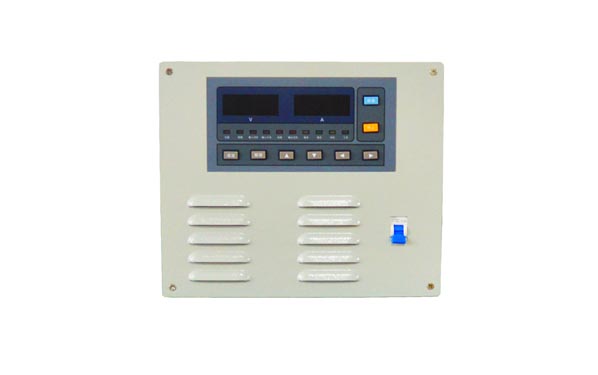

顯示方式 | LED |
機械參數 | |
外形尺寸 | 482mm（寬）X 265mm（高）X550mm（深） |
防護等級 | IP21 |
