功能及技術指標要求

               2.1功能

               （a）具有將外部輸入交流電AC380V/50HZ交流電（三相四線）轉換為AC115V/400Hz/(三相四線)交流電的功能;

               （b)具有輸出過流、輸出短路、過壓、欠壓保護及缺相保護等功能;

               （C)具有輸出電壓、頻率調節功能，要求輸出頻率、輸出電壓均連續可調；

               （D)具有輸出電壓、電流、頻率、主要狀態參數顯示功能;

               （E)具有防止止開關電源工作頻率空間泄漏的處理措施;

               （f)電源應具有防止紋波、雜散通過線耦合措施;

               （g)電源啟動具有沖擊電流抑制能力;

               （h)電源具有故障指示功能。

               2.技術要求

               （1) 輸入:AC380V交流電/50Hz(三相四線);

               （2) 輸出:AC115V交流電/400Hz(三相四線);

               （3) 輸出功率:不小于≥10KVA(自行考慮電源效率);

               （4)電源效率:不小于85%;

               （5)額定電流:不小于27A(每相);

               （6)啟動電流:小于50A;

               （7)輸出電壓調節范圍:不小于AC115V±20%;

               （8)輸出頻率調節范圍:380~420Hz。

               （9)需具有三相電壓、電流、頻率顯示，欠壓、過流等故障提示功能。

                2.3.接口要求

                 電源輸入/輸出接口均采用中航光電(158廠)航插，要求如下:

                （1)輸入航插型號:

                 XCE22F4Z1P40(定義:1，2，3分別為A，B，C三相，4腳為相線)，

            配套插頭型號為XCE22T4K1P40(需配尾夾)。

              （2)  輸出航插型號:

                                       XCE22F4K1P40 ( 定義: 1，2，3分別為A，B,  C三相，4腳為相線)，配套插頭型號為XCE22T4Z1P40(需配尾夾)。

                2.4 附件要求

               要求每臺地面測試電源需配輸入、輸出電源電纜各1根，每根電源線長度均不小于30m, 電源線一端為航插

                                                    (型號見2.3)，另一端為標準AC380 插頭(公牛4芯/25A)。

                                                          3 . 結構及尺寸

                                                （a) 外形要求

               地面調試電源結構可參照圖1，需方便外場頻繁移動使用。地面調試電源的外形尺寸不超過1200(長)x1000(寬)x900(高)mm。

               要求所有開關及按鍵、指示燈、輸入輸出航插接頭均位于電源的同一側。

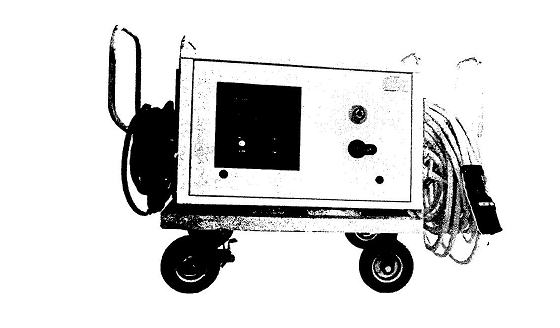

            圖1地面調試電源外協示意圖

                    （b) 其他要求

                     車輪要求:采用直徑不小于200mm實心橡膠輪(可鎖定);

                     所有按鍵、指示燈、輸入/輸出航插需標明名稱，要求標識清晰可見;

                     需提供外包裝箱，便于長途運輸(使用次數不小于5次);重量: 小于220kg;

                   備注:地面調試電源投產前，由甲方進行方案確認(電氣及結構)后方可投產。
